Купить рольворота из решетчатого экструдированного профиля rhe78g с прозрачными вставками в Иркутске от производителя DoorHan

ОФОРМИТЬ ЗАКАЗ в Иркутске: По запросу

Данное предложение не является публичной офертой

Рассчитать цену

Рольворота из решетчатого экструдированного профиля RHE78G с прозрачными вставками, irkutsk.doorhan.ru

Рассчитать цену

Дизайн

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Инструкции

Тип панели: RHE78G

RHE78G

Цвет панели:

Белый

Коричневый

Серый

Бежевый

Серебристый

Базовая

Дополнительная

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

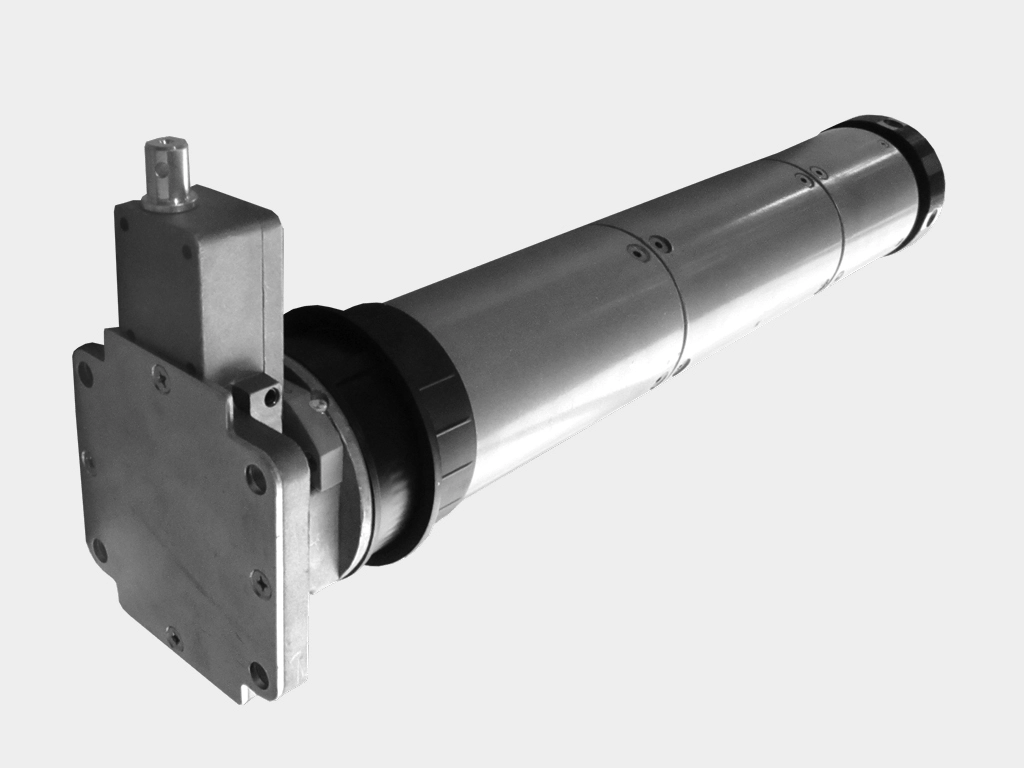

Внутривальный электропривод.

Коробка с комплектацией.

Выключатель клавишный SWB.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Сигнальная светодиодная лампа с антенной LAMP-PRO.

Наименование	Значение	Примечание
	Профиль экструдированный решетчатый RHE78G
Материал	Алюминий
Вес профиля, кг/(п/м)	0,571
Вес профиля, кг/м²	7,42
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5,5
Максимальная площадь полотна, м²	15

Крышка боковая RK300, RSK300, RSK330, RK375
Суппорт подшипника BS32
3a. Ролик направляющий RU77 (RV77)
Подшипник BS32
Капсула универсальная KPU102
Вал октагональный RV102
Короб защитный RB300, RSK330, RB375
Профиль верхний RH30FM
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG83MS, RG90MS, RG100
Заглушка PB14
Замок боковой SLE78
Профиль концевой RA77EM, RA77KN
Профиль (полотно) RHE78G
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

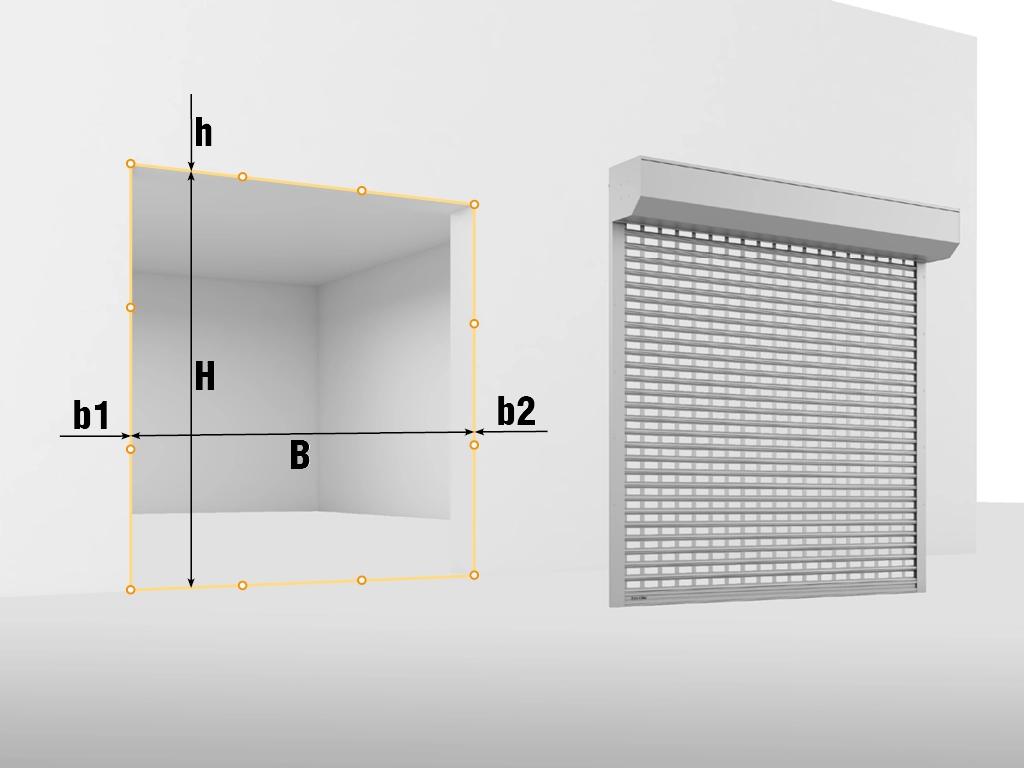

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

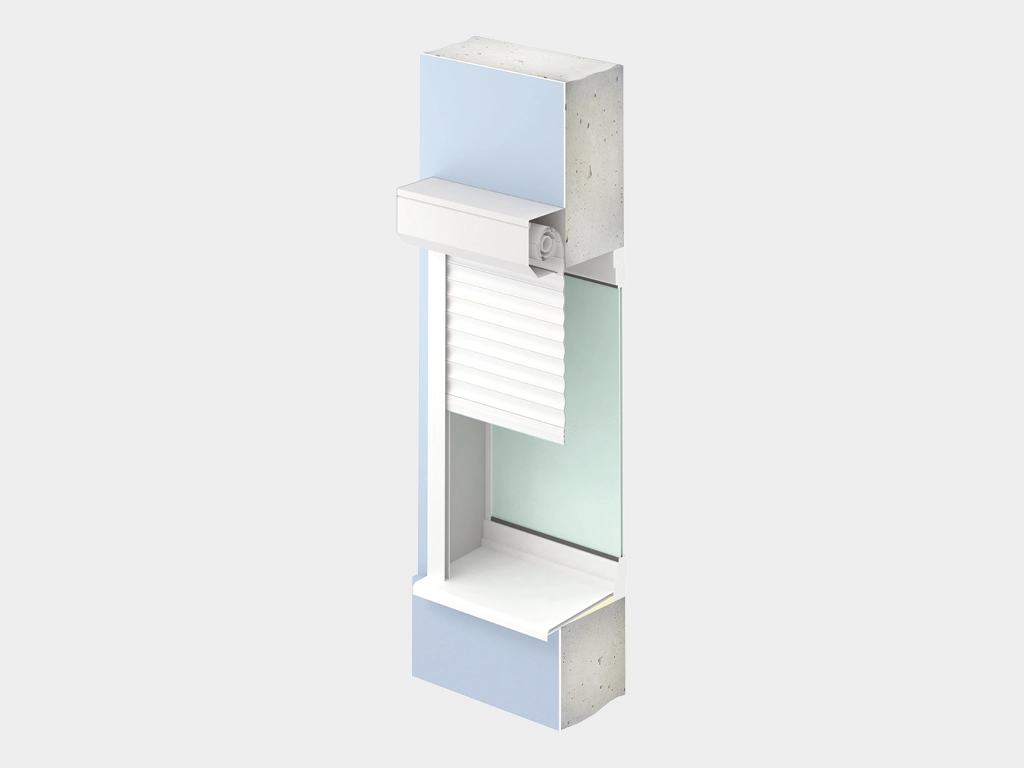

Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

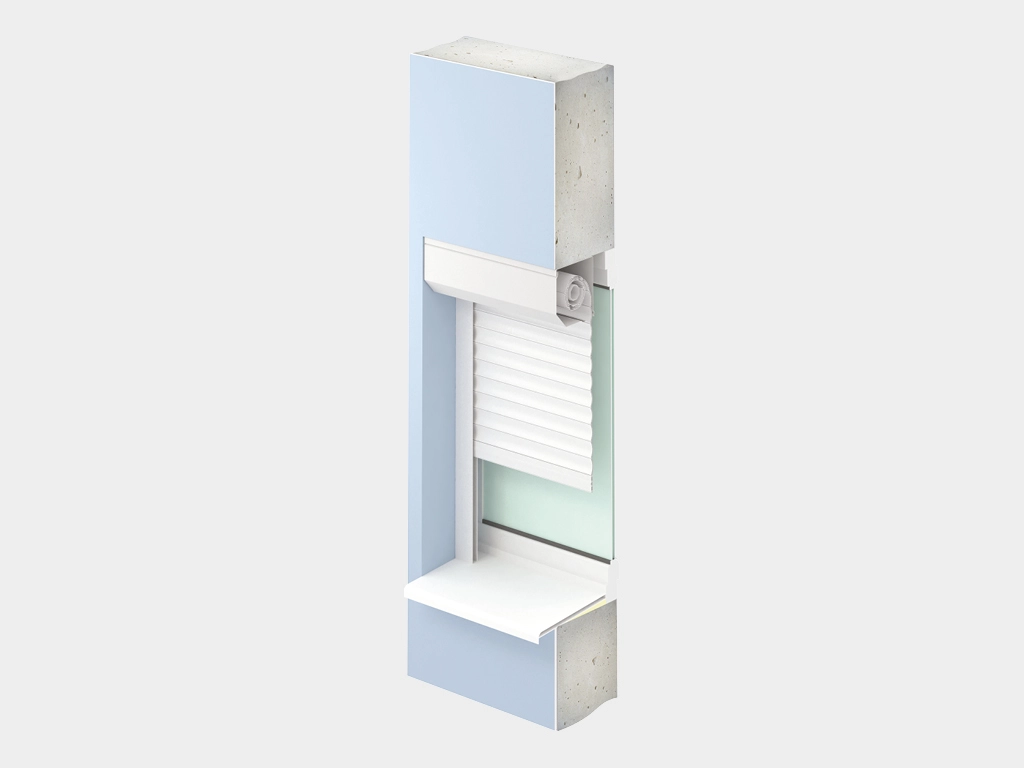

Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольворот в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

PDF

Инструкция по монтажу рольставен и рольворот

PDF

Инструкция по эксплуатации рольставен и гарантийный талон

PDF

Сервисная книжка по роллетным системам
